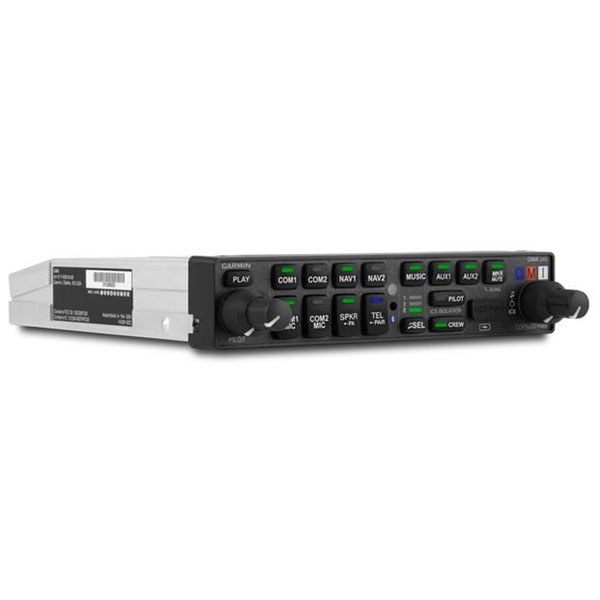

GMA 345 Bluetooth Audio Panel w/Marker Beacon

Painel de áudio Bluetooth® para seus aviônicos certificados

• A conectividade Bluetooth permite fácil acesso a chamadas telefônicas e entretenimento de áudio
• Baseia-se na tecnologia de áudio Garmin de ponta para som com qualidade de “home theater” com botões de volume de música dedicados para piloto e copiloto
• O processamento de áudio 3D ajuda os pilotos a “localizar” as entradas que chegam aos seus fones de ouvido
• A porta de carregamento USB fornece energia para smartphones, tablets, reprodutores de música e muito mais
• Oferece atualização de substituição deslizante para GMA 340 e painéis de áudio de terceiros selecionados

Trazendo som rico com qualidade de “home theater” e conectividade de áudio sem fio Bluetooth¹ para sua pilha de aviônicos, o painel de áudio digital GMA 345 oferece uma experiência de áudio superior a bordo a um preço acessível. Apresentando processamento de som espacial 3-D, uma porta de carregamento USB, receptor de marcador, Auto Squelch avançado, reprodução de folga e recursos impressionantes de mixagem e distribuição de áudio, esta unidade totalmente digital oferece a combinação ideal de recursos para pilotos que desejam ouvir e fazer mais com menos esforço no cockpit. Além disso, é uma atualização fácil de deslizar a partir de painéis de áudio de terceiros selecionados ou unidades GMA 340 herdadas.

Conecte-se sem fio com Bluetooth

A conectividade Bluetooth integrada facilita o emparelhamento sem fio do seu smartphone ou outro dispositivo compatível com o sistema de áudio. Assim, você pode fazer e receber chamadas na cabine, bem como transmitir entretenimento de áudio por meio de até 6 posições de fone de ouvido na aeronave. A porta USB alimentada de 2,1 A no painel frontal da unidade ajuda a manter seus telefones e dispositivos móveis carregados. Além disso, o GMA 345 possui 2 conexões de áudio traseiras dedicadas, permitindo que fontes com fio – como rádio via satélite SiriusXM® ou outras entradas de música de alta fidelidade – sejam reproduzidas e distribuídas através do sistema de áudio. Os efeitos musicais também contribuem para a rica experiência de áudio fornecida pelo GMA 345. Você pode selecionar níveis aprimorados de reforço de graves, bem como efeitos de equalizador que incluem perfis de áudio rock, clássico e pop.

Ouça em 3D virtual

Para as suas comunicações de rádio, o processamento avançado de som digital 3-D, introduzido pela primeira vez na aviação geral pela Garmin, permite ao GMA 345 aproximar-se da forma como o ouvido humano normalmente ouve e regista múltiplas fontes de áudio no espaço. Com fones de ouvido estéreo, o áudio de entrada é separado espacialmente para refletir como as diferentes fontes de áudio vêm de diferentes direções ao seu redor. Isso torna mais fácil distinguir uma fonte da outra e ajuda você a se concentrar nas chamadas de maior prioridade que chegam ao seu fone de ouvido. Por exemplo, COMM 1 parecerá vir da esquerda, enquanto COMM 2 parecerá vir da direita.

Obtenha repetição instantânea de chamadas e autorizações ATC

Um gravador de voz digital automático no painel de áudio captura continuamente os últimos 60 segundos de áudio de comunicação ativo recebido para reprodução instantânea mediante solicitação com um único toque de botão. Qualquer piloto que já tenha perdido uma chamada ATC, atribuição de frequência ou alteração de autorização apreciará o valor desta útil função “dizer novamente”.

Experimente processamento de áudio avançado

Em plena capacidade, o GMA 345 suportará comunicação dupla, navegação dupla e vários receptores auxiliares – totalizando até 7 rádios. Há um intercomunicador VOX automático de 6 lugares com 3 modos de isolamento. E um modo de comunicação dividida permite que o piloto e o copiloto transmitam em frequências independentes. Por exemplo, o piloto pode usar a COMM 1 enquanto o copiloto usa a COMM 2. Para aprimorar ainda mais a experiência de áudio da cabine, a avançada tecnologia Auto Squelch do GMA 345 se adapta automaticamente a um ambiente silencioso ou barulhento, sem cortar palavras ou interromper uma conversa. Um processador de sinal digital de alto desempenho monitora constantemente o nível de ruído ambiente e ajusta automaticamente o nível de silenciador do microfone necessário para manter a conversa pelo intercomunicador tão confortável e natural quanto possível - quer você esteja falando sobre o ruído do motor durante o vôo ou passando silenciosamente pela lista de verificação pré-voo no chão. A tecnologia Auto Squelch da unidade se ajusta automaticamente a essas variações, permitindo que você fale em níveis normais, independentemente das condições de som ambiente.

Capture o áudio do cockpit em seu vídeo

O GMA 345 pode emparelhar via Bluetooth com a série VIRB Ultra 30 de câmeras de ação HD, permitindo sobrepor áudio de intercomunicação e comunicações ATC no vídeo HD a bordo que você está gravando. Como não é necessário nenhum cabo de áudio para headset, sua câmera de ação VIRB fica livre para se movimentar pela cabine para que você possa fotografar do melhor ângulo possível.

Fácil instalação/atualização

Atualizar a experiência de áudio em seu cockpit é fácil com o GMA 345. É totalmente compatível com rack e pino em instalações de comunicação dupla com o Garmin GMA 340, bem como em painéis de áudio de terceiros selecionados. Portanto, não demora muito para o instalador retirar o antigo e inserir o novo. O intercomunicador integrado e o sinalizador marcador do painel de áudio ajudam a reduzir ainda mais o tempo de instalação do sistema. E como pode operar em 14 ou 28 volts, não há necessidade de reguladores de tensão externos ou da fiação que os acompanha. Rápido, fácil e acessível – esse é o caminho de atualização de áudio do GMA 345.

Incluso

• Painel de áudio GMA 345
• Kit de instalação
• Guia do piloto

Performance física

• Elétrica: 14-28 VCC
• Tamanho da unidade: 6,3"L x 1,33"A x 8,09"P (160 x 34 x 205 mm), inclui rack de montagem e conectores
• Peso: 1,78 libras. (807.4g), inclui rack, placa traseira e conectores

Ambiental

• Temperatura: -20° C a +55° C (em funcionamento)
• Faixa de altitude: até +55.000 pés. MSL não pressurizado
• Requisitos de energia: entrada de 11 a 33 VCC

Entradas de rádio

• Impedância: 600 ohms
• Entrada máxima: 5 Vrms
• Isolamento: mínimo de 60 dB
• Largura de banda: 100 Hz a 6,5 ​​kHz
• Transceptor: 3 (incluindo TEL)
• Receptor: 5 (NAV1, NAV2, AUX1, AUX2, AUX3)
• Alertas: 4 (desativados)
• Entrada de telefone: 1

Funções de intercomunicação

• Posições: 6 (piloto, copiloto, 4 passageiros)
• Controle de volume: 2 (piloto, copiloto/passageiros)
• VOX: Automático (1 por entrada MIC)
• Modos: Piloto, tripulação, todos
• Impedância do microfone: 150 ohms
• Polarização MIC: 11 VCC até 470 ohm
• ICS chaveado: configurável

Funções musicais

• Entradas: 2 (independentes do conector frontal de 3,5 mm)
• Impedância: Pinos do conector 600 ohm (diferencial); conector frontal 5kOhm
• Entrada máxima: Conector traseiro 3,0 Vrms; conector frontal 1,5 Vrms
• Ganho: Conector traseiro +24 dB Max; conector frontal +21 dB Máx./-96dB Mín.
• Nível de entrada: <200 mVrms com ganho máximo para saída de energia total
• Largura de banda: 20 Hz a 20 kHz
• Distorção: <0,1% THD+N típico em potência máxima em largura de banda total
• Muting: selecionável e configurável
• Controle de volume: controlado por botão (Piloto e Copiloto/Pass)

Bluetooth

• Perfis suportados: A2DP (streaming de música), AVRCP (controle de reprodução de música) e HFP (telefone)
• Dispositivos emparelhados armazenados: 10
• Conexões permitidas: 1 dispositivo
• Dispositivos suportados: telefones, tablets, VIRB XE, VIRB Ultra 30 e câmeras selecionadas de terceiros
• Volume: definido por dispositivo e ajustável usando controles GMA

Saídas de fone de ouvido

• Amplificadores de saída 3 estéreo (piloto, copiloto, passageiro)
• Potência de saída: 65 mW em piloto e copiloto de 150 Ohms, 260 mW em passageiro de 37,5 Ohms
• Distorção: <3% THD+N com 10% de potência, <10% THD+N com potência máxima
• Resposta de frequência: 20 Hz a 20 kHz
• Impedância nominal: piloto/copiloto de 150 Ohm, passageiro de 37,5 Ohm (fones de ouvido de 4 a 150 Ohm)
• Impedância suportada: 150 a > 600 Ohm

Saídas de microfone COM/TEL

• Potência de saída: 15 mW em 150 Ohms (1,5 Vrms)
• Distorção: <3% THD+N com 10% de potência, <10% THD+N com potência máxima
• Resposta de frequência: 300 Hz a 6 kHz

Saída de microfone frontal

• Potência de saída: 170 uW em 450 Ohms (276 mVrms) conectado como telefone
• Resposta de frequência: 300 Hz a 6 kHz

Palestrante

• Saídas: 1
• Aeronave de 28 Volts: 10 Watts em 4 Ohm; 7 Watts em 8 Ohm
• Aeronave de 14 Volts: 3 Watts em 4 Ohm; 3dB@1kHz Largura de banda de 350 Hz a 6,5 ​​kHz
• 3dB@1kHz Largura de banda de 350 Hz a 6,5 ​​kHz
• Distorção: <10% THD+N @ Potência Total, <3% THD+N @ 10% Potência

Gravador de voz

• Tempo máximo de gravação: 1 minuto

Opções de carregamento de código

• Cartão SD

Interruptor DIP

• Chaves de configuração: 8 (consulte o manual de instalação para obter descrições)

Ônibus de iluminação

• Tensão: 14 V ou 28 V
