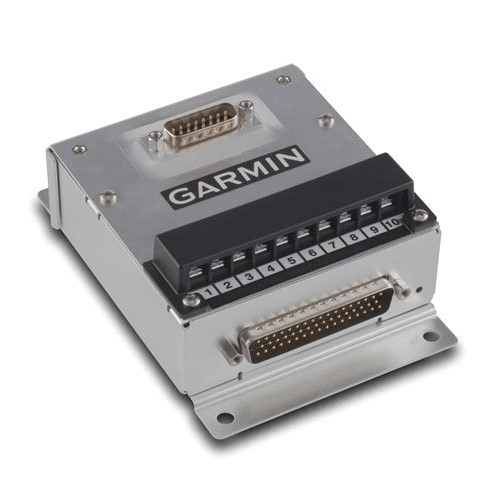

GAD 27 Control Interface

Unidade multifuncional simplifica as interfaces do sistema G3X Touch

• Controlador de estado sólido pequeno, leve e que substitui vários módulos adaptadores
• Simplifica as interfaces do sistema G3X Touch para aeronaves experimentais construídas por amadores e esportivas leves
• Simplifica a instalação de recursos e interfaces adicionais do sistema
• Facilmente adaptável para instalações G3X Touch novas e existentes
• Fornece economia de custos em vários módulos adaptadores individuais

A unidade adaptadora eletrônica GAD 27 oferece recursos de interface multifuncional para trazer entradas de controle adicionais e integração de sistemas ao sistema de cabine de vidro G3X Touch™. Ao consolidar funções que de outra forma exigiriam vários módulos adaptadores individuais, o adaptador GAD 27 fornece uma solução muito mais eficiente, econômica e acessível que adiciona capacidade enquanto simplifica a instalação em aeronaves esportivas leves e experimentais/amadoras.

Seis funções, uma pequena caixa

Para construtores e proprietários de aeronaves que desejam mais controlabilidade da cabine com seus sistemas de display G3X Touch, o GAD 27 oferece uma variedade de interfaces úteis. Suas principais funções abrangem toda a gama, desde controle eletrônico de posição de flap e escurecimento configurável para circuitos de iluminação até mixagem de compensação de aeronaves de 3 eixos, controle de iluminação externa “wig-wag”, entradas discretas configuráveis ​​e estabilização de barramento de tensão para manter todos os aviônicos essenciais online durante a partida do motor. .

Controlador de Flap Programável

Ao conectar o motor de controle do flap da aeronave e o interruptor ao GAD 27, posições discretas dos flaps podem ser programadas a partir do display G3X Touch, permitindo que o motor do flap acione automaticamente os flaps para posições predefinidas, com base na entrada do piloto. O resultado: controle mais preciso das configurações dos flaps em sua aeronave – junto com uma função de inibição de velocidade no ar para ajudar a evitar o desdobramento não intencional dos flaps em altas velocidades.

Controle Integrado de Circuitos de Iluminação

Até 3 botões dimmer de iluminação de aeronaves podem ser integrados ao adaptador GAD 27 para fornecer controle para uma combinação configurável de até 6 circuitos de iluminação. Luzes aviônicas, luzes de mapas, circuitos de iluminação interna – você pode predefinir tudo para ser controlado a partir de um botão giratório primário ou atribuir funções específicas de dimerização a botões individuais. O sistema funciona com iluminação DC ou PWM ou ambas. E a configuração do perfil de iluminação de cada circuito pode ser realizada através do display G3X Touch.

A iluminação externa Wig-wag ajuda na visibilidade

Para melhorar a visibilidade em pistas de táxi ou em espaços aéreos de alto tráfego, o GAD 27 funciona com sistemas de iluminação LED e de alta intensidade comumente usados, permitindo programar sequências alternadas de flashes entre as luzes de táxi e de pouso da sua aeronave. Este efeito pulsante, popularmente denominado "wig-wag", torna sua aeronave mais fácil de ver e identificar em todas as condições. Além disso, com o G3X Touch, você pode programar um tempo de aquecimento predefinido para esta função para ajudar a proteger e prolongar a vida útil do seu sistema de iluminação.

Mistura de trim de aeronave para piloto e copiloto

O adaptador GAD 27 aceita entradas de interruptor de compensação dos controles piloto e co-piloto para fornecer capacidade de mistura de compensação. Os interruptores usados ​​nas alavancas de controle do piloto/co-piloto são conectados a entradas discretas simples e não fornecem mais a potência do motor de compensação ou os relés de controle.

Entradas discretas configuráveis

Até 9 entradas discretas para dados de sensores/sistemas definidos pelo usuário (freios de velocidade, trem de pouso, luzes de status, etc.) podem ser acomodadas através do GAD 27 para fornecer avisos à tripulação ou outras funções de dados nos displays de voo do G3X Touch.

Estabilizador de Tensão para Potência Consistente

Para aeronaves leves que podem não ter uma fonte de energia redundante, o adaptador GAD 27 pode ser usado como um estabilizador de tensão para manter uma saída consistente do barramento de energia de 12 V, evitando que situações de alto consumo, como a partida do motor, deixem seus aviônicos off-line. . O display do G3X Touch permanece aceso, a referência de monitoramento do motor permanece ligada e você é capaz de manter um fluxo de energia estável e contínuo durante situações momentâneas de alto consumo de corrente.

Mais controle ao seu alcance

Ao contrário dos módulos adaptadores de função única que precisam ser cabeados, instalados e configurados individualmente, o GAD 27 é uma solução muito mais simples e versátil. Basta usar a tela do G3X Touch para selecionar as funções e programar os modos que você deseja para sua aeronave. Você pode acessar tudo diretamente do seu painel. Assim, as configurações da interface são muito mais fáceis de selecionar, atualizar, gerenciar e revisar.

Especificações

• Dimensões: 3,78"L x 3,57"A x 6,53"P (9,6 x 9,1 x 16,6 cm); inclui kit de conector
• Peso: 0,97 lb (0,44 kg) com conector
• Tensão de entrada: 14V
